Предназначен д ля подачи огнетушащей жидкости в стационарных автоматических установках водопенного пожаротушения дренчерного и спринклерного типов и выдачи управляющего импульса для сигнала тревоги об их срабатывании.

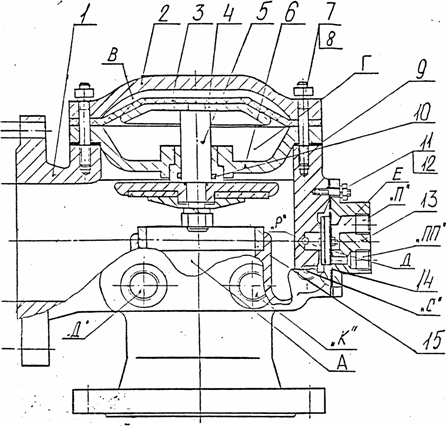

Клапан (см. рис.) состоит из корпуса 1 с входным А и выходным Б о тв ер стиями идвухкрышек 2 и 6, сое диненны х с кор пусо м шпилькам и 7 и гайками 8. Между крышками 2 и 6 установлена мембрана 3, разделяющая рабочую камеру клапана на две полости В и Г и опирающаяся на диск 4.

Последний жестко связан через шток 5 с затвором, содержащим диск, прокладку, клапан, закрепленном гайкой.

В корпус запрессовано седло 15, предназначенное для герметизации отверстий А и Б при закрытом затворе. Герметизация соединения корпуса и крышки 6 обеспечивается прокладкой 9, а штока 5 и крышки 6 - уплотнительным кольцом 10. Корпус и крышка 13, скрепленные между собой шпильками ii и гайками 12, образуют побудительную камеру, разделенную мембраной 14 на две полости Д и Е. Полость В клапана связана каналом с полостью Д и рабочим отверстием "Р ", предназначенным для подключения к рабочему трубопроводу для заполнения их рабочей средой и создания в них давления. Полость Д связана каналами с полостью Г и сигнальным отверстием "С", предназначенным для п одключения сигнального устройства и дренажной линии. Полость Е через каналы в крышке 13 связана с побудительным отверстием "П" для подпитки побудительной линии и питающим отверстием "ПП" для подпитки побудительной линии через дросселирующее отверстие. Дренажное отверстие "Д", расположенное в полости выходного отверстия, предназначено для быстрого слива жидкости при техническом обслуживании.

Контрольное отверстие "К ", расположенное в полости выходного отверстия, служит для связи с дренажной линией в дренчерных установках, исключающее накопление жидкости на выходе клапана из-за возможных утечек , и для связи с побудительным отверстием "П" в спринклерных установках.
