Оповещатель состоит из пластмассового корпуса, в котором размещены печатная плата и пьезокерамический резонатор. Принцип де йствия основан на преобразова нии электрических сигналов в звуковые колебания резонатора.

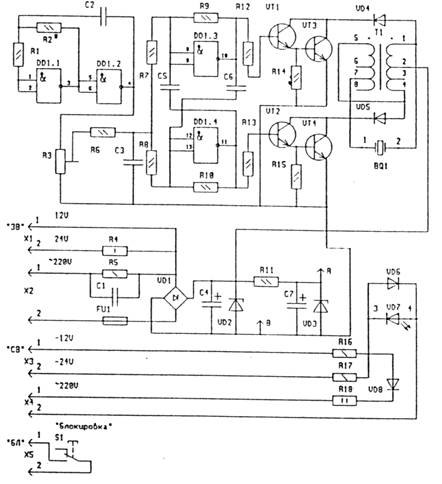

В дежурном режиме работы звуковой оповещатепь обесточен. На световой оповещатель (см. схему) через контакты соединителей Хз,Х ₄ поступает питаю щее напряжение. Световой оповещатель включен и имеет непрерывное свечение.

В режиме "Тpeвoгa" на звуковой оповещатель через контакты соедин ите лейx ₁,x₂поступает питающее напряжени е, которое выпрямляется , фильтруется , стабилизируется схемой , собранной на элементахr ₄,r₅, r ₁₁,c ₁,С ₄,С ₇,vd ₁-vd₃,и поступает на микросхемуdd ₁и транзисторыvt ₁-vt₄.На выходе генератора, собранного на микросхемеd d_1.1,dd _1.2,формируются прямоугольные импульсы напряжения частотой 0 ,5 - 3 Гц , которые поступают на фильтрr ₃, r ₆,-r ₈,С ₃. С его выхода напряжение, близкое по форме к треугольному , поступает на вход задающего генератора, управляемого напряжением , собранного на микросхемеdd _1.3, dd _1.4. В следствие чего, на его противофазных выходах 10, 11 появляются прямоугольные импульсы напряжения, частота которых изменяется в пределах от 0,8 до 5 кГц. Данное напряжение усиливается ключевым двухтактным усилите лем vt ₁ - vt ₄, трансформируется и поступает на пьезокерамический акустический резонаторbq ₁,формирующий звуковой сигнал «Тревога».

На световой оповещатель через контакты соедините лей Х ₃, Х ₄ поступает напряжение питания в виде импульсов. Световой оповещатель включен и имеет прерыв истое свечение. Частота световых сигналов тревоги определяетсячастотой импульсов питания.
