Инновации бизнесу. Побудительный тросовый клапан КПТА-25

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

02-069-99

Наименование проекта

Побудительный тросовый клапан КПТА-25

Назначение

Для работы в качестве запорного устройства, приводимого в действие при стабатывании легкоплавких замков

Рекомендуемая область применения

Дренчерные системы автоматического пожаротушения

Описание

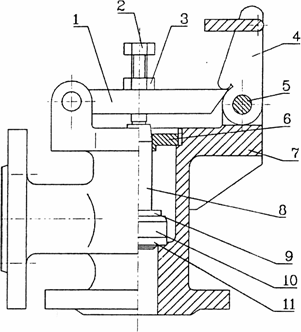

Клапан (см. рис.) состоит из корпуса 7 с фланцами для соединения с трубопроводами системы.

На корпусе установлены защелка 1 с болтом 2, гайкой 3 и рычаг 4. Рычаг и защелка могут поворачиваться вокруг осей 5. В корпус ввернута крышка 6. Внутри корпуса установлен шток 8 с тарелкой 10. На тарелке расположены уплотняющие прокладки 9 , 11. Клапан закрывается при помощи болта, который действует на шток и через защелку на рычаг, соединенный с тросом. Трос удерживает рычаг от поворота вправо. При ослаблении напряжения троса рычаг и защелка, на которую постоянно давит шток, поворачиваются, выходя из зацепления, и шток перемещается вверх, освобождая проходное сечение клапана.

Клапан обеспечивает надежную работу систем автоматического пожаро тушения.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствуют технической характеристике изделия

Технико-экономический эффект

Улучшение качества изделий

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала
