Номер

01-003-99

Наименование проекта

Телеинформационный комплекс для распределительных сетей среднего напряжения

Назначение

Диспетчерский контроль состояния элементов и объектов электрических сетей, контроля показателей электроэнергии, отпускаемой потребителям на трансформаторных подстанциях (ТП) и распределительных пунктах (РП).

Рекомендуемая область применения

Телеинформационный комплекс для распределительных сетей (ТК-РС) может быть использован в системах электро- и теплоснабжения, на газо- и нефтепроводах, на промышленных предприятиях.

Описание

1-003-99

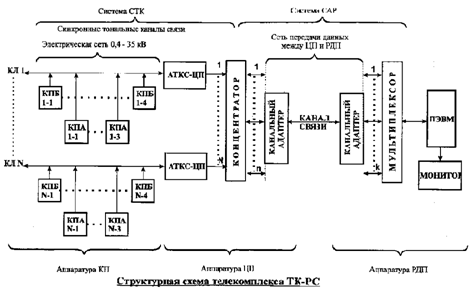

Информация на районных диспетчерских пунктах представляется на экране персонального компьютера в виде схем электрической сети, графиков, диспетчерских ведомостей. Телеинформационный комплекс (см. рисунок) содержит два звена передачи информации:

- низшее звено - Система Телеконтроля (СТК) для передачи информации от контролируемых объектов в распределительных пунктах и трансформаторных подстанциях до центров питания (ЦП) по симплексным синхронным каналам связи, организуемым аппаратурой телекомплекса в распределительных сетях;

- высшее звено - Система Адаптивной Ретрансляции (САР) для ретрансляции информации от центров питания на районные диспетчерские пункты (РДП), обслуживающие указанные распределительные пункты и трансформаторные подстанции, где информация передается по имеющемуся, либо специально созданному двустороннему каналу связи (физическая линия, радиоканал, волоконно-оптические линии связи).

Система телеконтроля имеет две модификации аппаратуры контролируемых пунктов (КПА и КПБ). Модификация КПА предназначена для распределительных пунктов и имеет информационную емкость 40 ТС и 20 ТИ с возможностью расширения на 120 ТС и 15 ТИ. Передача полного объема телеизмерений с распределительного пункта обеспечивается с минимальным интервалом в 5 минут. Модификация КПБ предназначена для установки на трансформаторных подстанциях и обеспечивает передачу 8 ТС и 7 ТИ с возможностью обновления всего объема телеизмерений не более одного раза за 10 минут. Аппаратура на контролируемых пунктах подключается к электрической сети 220 В.

На центрах питания телеинформационного комплекса аппаратура подключается к трансформаторам тока контролируемых линий (КЛ) электрической сети среднего напряжения посредством аппаратуры тональных каналов связи (АТКС), входящей в комплект телеинформационного комплекса. На каждой контролируемой линии среднего напряжения может быть размещено до трех КПА и от четырех до двенадцати КПБ, при этом количество обслуживаемых контролируемых линий на каждом центре питания не ограничено.

Принятая и обработанная на центре питания информация может сразу ретранслироваться на районные диспетчерские пункты, либо храниться в концентраторе аппаратуры телекомплекса и передаваться районным диспетчерским пунктам как по вызову, так и с заданной периодичностью.
